环氧树脂胶粘剂的配方大全-太阳集团7237网站

环氧树脂胶粘剂的配方一

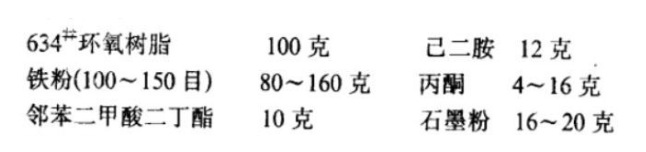

首先将丙酮与己二胺混合，在70℃以下加热至完全溶化。然后加人环氧树脂、邻苯二甲酸二丁酷、铁粉(最好使用与欲粘接件.、同种材料的粉末)和石墨粉(石墨粉能起润滑作用，凡是不经常移动处不必加石墨粉)，充分搅拌均匀即成.本胶可用于各类机床设备(冲、铣、钻、刨、车等机床)的导轨，机体及外表面等的修补及铸铁件的胶合.固化条件:常溢24小时，140℃仅需1.5-2小时。

环氧树脂胶粘剂的配方二

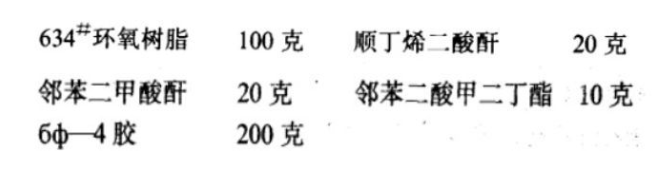

首先将配方中前四种原料滋合，在125℃下熔至透明状，然后加人装有6中一礴胶(已沸腾回流二小时)的烧瓶内，充分搅拌均匀.再加热沸腾.回流2小时(水浴、油浴的均可)，冷却到651以下取出.如粘度大，可用适最丙酮稀释.本胶适用于扬声器铜引线与纸盆焊片问的粘接.枯着力和弹性均很好，可保证扬声器长期工作.涂胶后在室温放置24小时即可.

二、环氧树脂胶粘剂的常用配方

配方一：

618# 100 　dta　 8　　dbp 20　al2o3(200目) 100

固化条件：压力(mpa)/温度℃/时间(h) 0.05/20℃/24h τ=18mpa 适用金属玻璃和陶瓷粘接 。

配方二：

618# 100 　二乙基丙胺 8　　dbp　 20　al2o3 100

0.05/20℃/48h τ >20mpa 用途同上。

配方三：hyj-6#

618# 　100 　　dbp 　15 　　al2o3　 25 　2#sio2　2-5　四乙烯五胺 12

0.05/20℃/48h al/玻钢>20mpa 适用于金属/玻璃钢粘接 。

配方四：

618# 　100 　　间苯二胺　 18　　 600#稀释剂 　10　　间苯二酚　 10

0.05/20℃/24h τ=17.5mpa τ200℃=5.0mpa 用于耐热接头粘接 。

配方五：913#

a组：601#环氧　 600#稀释剂　　201#聚酯　　铝粉和石英粉

b组：bf3 乙醚 四氢呋喃 a3po4 a：b=10：1

0.05/15℃/6h τ=19mpa 低温快速固化 适用于寒冷地区。

配方六：

四氢呋喃聚醚环氧 5　 590#固化剂　　kh-550 0.2

0.05/30℃/30h τ-196℃=21mpa τ>6.5mpa 适用于超低温金属粘接。

配方七：508#

6101#环氧 100 　647#酸酐 60　　tio2 50　　玻璃粉 50

0.05/150℃/3h τ=13.1mpa τ钢=26.7mpa 适用于金属粘接。

配方八：618# 100

邻苯二甲酸酐 40 　聚酯树脂 20 　al2o3 50

0.05/140℃/4h τ>20mpa τ150℃=8-10.0mpa 用途同上。

配方九：

618# 100　 650#聚酰胺

0.05/20℃/24h 100-120 τ>15mpa 用于金属塑料陶瓷木材粘接。

配方十：kh-514#

a组：618# 2000#环氧树脂

b组：651#聚酰胺 　dmp-30　kh-560　混胺(间苯二胺：4,4´-二氨基二苯甲烷)

a：b=12：7

0.05/60℃/3h τ≥25mpa 用于金属粘接。

配方十一：j-11#胶

6101#环氧树脂 120 　200#聚酰胺 100　　600#稀释剂 24　　间苯二胺 6.5　　 kh-50 2.5

0.05/20℃/24-36h τ-120℃=15mpa τ≥20mpa τ120℃=3.0～4.0mpa 金属粘接。

配方十二：250#胶

4,4-二羟基二苯砜环氧 100 　618# 100　200#聚酰胺 200d-1

7环氧树脂 20 　液体丁腈 10 　丙酮 适量

0.05/50℃/16 τ=40mpa 适用于强度高金属粘接。

配方十三：711#

甲组：6101#环氧树脂 40　 634#环氧树脂 40 　600#稀释剂 20　癸二酸二辛酯 10

乙组：651#聚酰胺 38.5 甲：乙=100：35

0.05/25℃/24h τ-40℃=21.9mpa τ=28.0mpa τ50℃=12.8mpa 用于金属塑料陶瓷等粘接。

配方十四：e-12#

甲组：氨酯四官能环氧树脂 20 　聚乙烯矿缩甲乙醛 20　 正硅酸乙酯 1

乙组：2e4bz 2 丙酮：正醇(7：3) 8

甲：乙=41：10

0.02/120℃/4h τ>20mpa,150℃=12mpa 金属粘接。

配方十五：

618# 100　　 正硅酸乙酯 8　　dta 8

0.05/20℃/24h τ20℃>16mpa τ100℃>11mpa(耐水性好)，金属陶瓷粘接。

配方十六：ms-2#

6101#环氧树脂 100 　jly-121#聚硫 10　微胶囊(内含4,4´-二氨基二苯甲烷) 50

0.05/130℃/2h τ=25mpa τ120℃=4.0mpa 金属粘接。

配方十七：农机-2#

甲：6101#环氧树脂 100 　dbp 15 　生石灰(160目) 30

乙：dta(50%)　20 　　dmp-30(31.4%) 20 硫胺(18.6%)　20

25℃/2～3h τ=16～18mpa 均匀扯高强度>1.5mpa 金属与木材玻璃等粘接。

配方十八：kh-802#

618# 100 　ctbn 15～25　　双氰双胺 9　　2#sio2 2～3

150～160℃/3h τ≥30mpa 金属粘接。

配方十九：hy911-ⅲ

a组：618# 　端羟基聚丁二烯 　石英粉　2#sio2

b组：634#环氧树脂 　四氢呋喃 　h3po4 　a：b=3～9：1

30℃/3h τ=24.3mpa 室温快速修补结构胶。

配方十：618#，jly-121#聚硫，固化剂

τ45#钢≥35mpa 属塑料玻璃粘接。

配方十一：kh-223#

618# 100 　ctbn 25～35　　2e4me 10　　2#sio2 0～2

0.05/80℃/4h τ≥30mpa τ 100℃≥15mpa 金属粘接。

配方十二：hyj-29#

618# 100　 ctbn 16　　al2o3 25　　2e4bz 8　　2#sio2 2～5

0.05/70℃/3h τ>11mpa τ110℃>9mpa 金属/玻璃钢粘接。

配方十三：kh-511#

618# 100 　丁腈-40 18～20　 间苯二胺 14　 2e4bz 4

0.05/120℃/3h τ>30mpa τ100℃≥25mpa 金属粘接(100℃以下)。

配方十四：

ag-80# 100 聚乙烯缩丁醛 100 正硅酸乙酯 5 丙酮：乙醇=7：3 　40

固化条件和性能见配方44。

配方十五：hy-914#

a组：711#环氧树脂 70 　712# 环氧树脂 52　 601#环氧树脂 20

lp-2聚硫(jly-124#) 20　石英粉 40　2#sio2 　2

b组：703固化剂 36　 dmp-30 1 　kh-550 2　 a：b=5

配方十四：

ag-80# 100 聚乙烯缩丁醛 100 正硅酸乙酯 5 丙酮：乙醇=7：3 　40

固化条件和性能见配方44。

配方十五：hy-914#

a组：711#环氧树脂 70 　712# 环氧树脂 52　 601#环氧树脂 20

lp-2聚硫(jly-124#) 20　石英粉 40　2#sio2 　2

b组：703固化剂 36　 dmp-30 1 　kh-550 2　 a：b=5～6：1

0.05/25℃/3h (e-20) τ=23～25mpa t型剥离强度为0.23mpa 金属、塑料、陶瓷粘接。

配方十六：hy-914ⅱ

a组：711# 　712#　　601#　jly-124聚硫　　石英粉(270目)　2#sio2

b组：701固化剂 dmp-30 kh-550 2#sio2 石英粉 a：b=2.5：1

0.05/25℃/6～8h τ=15～20mpa t型剥离强度为0.35mpa 金属玻璃陶瓷有机玻璃 abs聚氨乙烯粘接。

配方十七：飞机胶1#

a组：6101#环氧树脂 100　　 662#环氧树脂 8　　lp-3聚硫(jly-121#) 30　　锌粉 100

b组：咪唑-胺固化剂 16 金属粘接 dmp-30 6 kh-550 3 注：咪唑-胺固化剂(618#与2e4bz1：1 混合2h后加2份dta在50℃反应1h) 　a：b=1：1

0.05/20℃/24h τ-60℃=16～17mpa τ=21～23mpa τ60℃=17～19mpa 。

配方十八：

618# 80　　 d-17# 20　　300#聚酰胺 10　2e4bz 5　　铝粉 20～25

80℃/8h τ=23mpa τ100℃=15mpa 金属粘接。

配方十九：

618# 100 　jly-121#聚硫 30　　650#聚酰胺 30　六氢吡啶 5

100℃/3h τ=28mpa 不均匀扯离强度为450n/cm 金属粘接。

配方二十：

618# 100 　jly-121# 20 　已二胺 10　 　六次甲基四胺 5　　石英粉 50

20℃/24～48h 60℃/4h τ=15mpa τ100℃=4mpa 活性期为2～3h 金属粘接。

配方二十一：

618# 100 　丁腈-40 16 　647#酸酐 80　　2e4bz 2

1.0/120℃/3h τ=27.3mpa τ-60℃=22.4mpa τ200℃=2.6mpa 最高使用温度为200℃。

配方二十二：

e-42 100 　　二苯酮四酸二酐 48　　铝粉(325目) 100　 2#sio2 3

200℃/2h τ=17.5mpa τ260℃=8.6mpa 260℃老化103h后，强度保持率为85%。

配方二十三：

618# 100 　w-95环氧树脂 100　　4,4-二氨基二苯基甲烷 116　　kh-550 4 丁腈-38 　20

150℃/3h τ=31.5mpa τ150℃=18.8mpa 金属粘接。
