树脂保健球水晶胶水-太阳集团7237网站

树脂保健球水晶胶水，是用于保健球键的表面披覆、高档树脂字以及其它电子零件的绝缘、防潮灌封、保密遮封等。这是一款常温和低温条件下固化的环氧树脂胶，流平性好、自然消泡、耐黄变、高透明无波纹、表面光亮、适于常温加温固化。

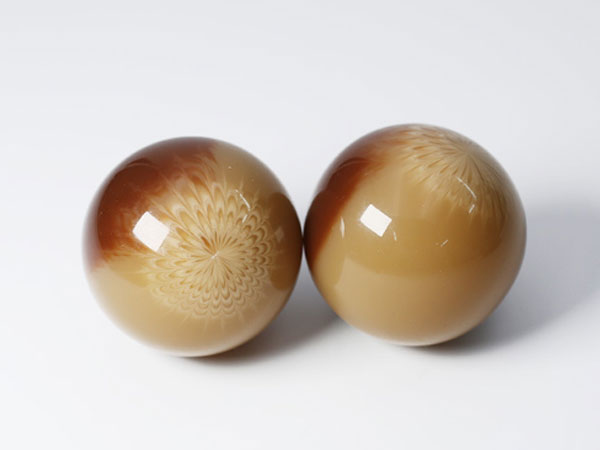

一、保健球

保健球，是用金属制成的两个小圆球，大小型号不同，重量也有异，据说此种成对的保健球起源于北方。大约500多年前，也就是明代的嘉靖年间，河北省的保定府就已经有制作健身球的红炉作坊。

现今认为，保健球的方法，最适于中老年人之保健。平时一有空，散步、看电视、静坐交谈时，均可进行。它不仅能起到流通全身气血、活动筋骨，以达到调和阴阳的保健目的，且具有治疗某些病症的作用，对中医所说的痿痹证，现代医学所说的肩关节周围炎、偏瘫、高血压、骨关节病、颈椎病，甚至像慢性腹泻、冻疮一类病症，也都有一定效果。

二、硬化前之性质

主剂a胶 固化剂b胶

颜 色: 无色透明 无色透明

比 重: 1.15 0.96

粘度25℃: 2000-4000cps 100maxcps

三、使用条件

1)混合比: a：b=100：33(重量比)

2)硬化条件: 25℃×8h-10h或55℃×1.5h(2g)

3)可使用时间: 25℃×40min(100g)

四、使用方法

1.工作环境:盛胶容器请保持清洁,a、b组份严格按重量比配比,准确称量，沿容器内壁顺时针充分搅拌均匀后静置3-5分钟后使用。

2.根据可操作时间及用量调配胶量,避免浪费.当气温低于15℃时,请先将a胶预热至30℃后再进行调胶,易于操作(气温低时a胶会变稠);使用后必需密封桶盖,避免因吸潮而造成产品报废.

3.当相对湿度大于85%时,固化物表面容易吸收空气中水份,形成一层白雾状,因此当相对湿度 大于85%时,不适合做常温固化,建议使用加温固化

五、硬化后之性质

1)硬 度: shore d <85

2)耐电压: kv/mm 22

3)弯曲强度: kg/mm2 28

4)体积电阻: ohm3 1x10*15

5)表面电阻: ohmm2 5x10*15

6)导热系数： w/m.k 1.36

7)诱电损失： 1khz 0.42

8)热变形温度： ℃ 80

9)吸水率： % <0.15

10)抗压强度： kg/mm2 8.4

以上性能数据是在温度25℃，湿度70%的实验室环境所测得的典型数据,仅供客户参考
