仿真水体造水胶-太阳集团7237网站

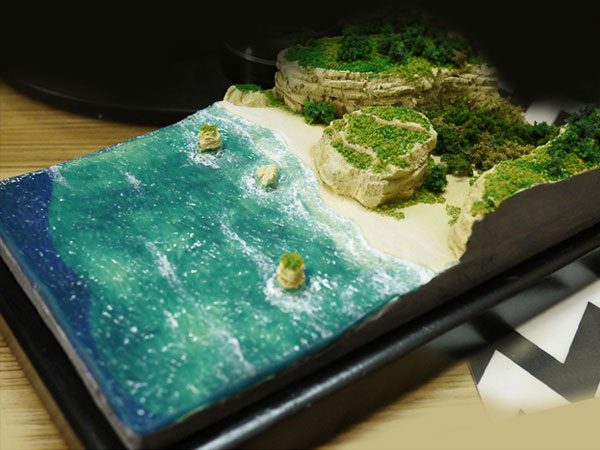

这款是仿真水体造水胶，主要是用来制作假水模型的胶水，无论是房地产模型，公园模型，还是海浪模型都可以适用，制作出来的效果逼真，欢迎来电咨询我们。

一、仿真水体造水胶

假水胶,(又称仿真水)即用于仿真假水制作的环氧水晶胶。适用于各种插花工艺仿真水,沙盘模型假水等产品的制作。 假水胶的特点：假水胶分硬质假水胶和软质假水胶。

二、假水胶的使用方法：

1、均匀搅拌：按配比取量，且称量准确，a、b剂混合后需充分搅拌均。

2、消泡：手工操作易产生气泡，混合后的胶需要进行抽真空脱泡处理，以使搅拌时产生的气泡破除。(也可先将ab分 别加热至50度降低粘度后再搅拌，易于排泡)

3、灌注：搅拌均匀后请及时进行涂胶，并尽量在可使用时间内使用完已混合的胶液。

4、固化：灌注后的产品(常温25度)4-6小时即可成型使用，(加温80度)1小时即可使用。

三、固化条件：

初干25℃×2-3小时，完全干25℃×6-8或60℃×1-1.5小时完全干(100g混合量)

四、使用方法

1、要滴胶的产品表面需要保持干燥、清洁;

2、按配比量取，且称量准确，请切记配比是重量比而非体积比，a、b胶混合后需充分搅拌均匀，以避免固化不完全;

3、搅拌均匀后请及时进行灌胶，并尽量在可使用时间内使用完已混合的胶液;

4、胶液搅拌均匀后放到真空机中抽泡，这样能使固化后的产品效果更佳;

5、固化过程中，请保持产品水平摆放，以免固化过程中胶液溢出。

五、物理特性

型号：a胶 b胶

名称：环氧树脂 固化剂

颜色：透明液体 透明液体

比重(25℃)：1.07g/cm³ 0.93g/cm³

粘度(25℃)：4300-4700cps 20-32cps

保存期限(25℃) ：6个月 6个月

配比：a:b=3:1(重量比)

可使用时间：25℃×60-80分钟(100g混合量)

六、注意事项

1、本品在混合后可静置5-10分钟再使用，以使混合时产生的气泡及时破除(100g混合量)，也可用真空机抽泡;

2、滴好胶的产品可静置一段时间再进入烤箱，如发现表面仍有气泡，可使用火焰消泡的方法除泡;

3、混合在一起的胶量越多，其反应就越快，固化速度也会越快，请注意控制一次配胶的量，因为由于反应加快，其可使用的时间也会缩短;

4、可使用时间：是指在25℃条件下，100g混合后的胶液的粘稠度增加一倍的时间，并非可使用时间之后胶液绝对不能使用;

5、有极少数人长时间接触胶液会产生轻度皮肤过敏，有轻度痒痛，建议使用时戴防护手套和口罩，粘到皮肤上请用纸巾或布条擦去，并使用肥皂或其它清洁剂清洗干净;

6、在大量使用前，请先小量试用，掌握产品的使用技巧，以避免出现差错。

7、使用过程中请做好防护措施，以避免胶液溅到皮肤、眼睛、嘴巴、呼吸道等，如果不小心溅到眼睛、嘴巴、呼吸道等，请及时到医院就诊。
