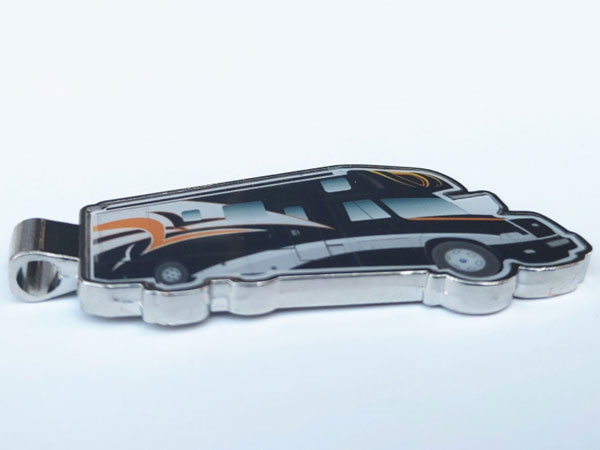

这款金属标牌滴胶硬胶,适用范围:适用于各种金属标牌、徽章、证章、钮扣、工艺品等产品的表面披覆和滴胶;其它硬质产品的表面封装;不适用于有弹性或软质产品的表面滴胶。
一、金属标牌滴胶硬胶特点:
硬质环氧树脂水晶滴胶,粘度低、流平性好、消泡性能好;
可常温或中温固化,固化速度适中;
固化物透明度佳、硬度高,表面平整、光亮,无气泡,附着力强;
固化物具有良好的耐溶剂性、抗创性及 耐黄变性能。
二、标牌滴胶
标牌,顾名思义就是用于制作标识的指示牌,上面有文字、图案等内容起到指明方向和警示的作用。常见的标牌有公益标牌,文化标牌、指示标牌、警示标牌。国家推荐标准《标牌》(gb/t 13306-2011),替代gb/t 13306-1991。
环氧树脂水晶滴胶是由高纯度环氧树脂、固化剂及其他改质组成。其固化产物具有耐水、耐化学腐蚀、晶莹剔透之特点。可对工艺制品表面起到良好的保护作用,还可增加其表面光泽与亮度,进一步增加表面装饰效果。
三、硬化前之性质
主剂a 固化剂b
颜 色: 无色透明 无色透明
比 重: 1.15 1.15
粘度25℃: 700-800cps 100maxcps
三、使用条件
1)混合比: a:b=100:33(重量比)
2)硬化条件: 25℃×10h-12h 或55℃×2h(2g)
3)可使用时间: 25℃×40min(100g)
四、使用时注意事项:
1.工作环境:盛胶容器请保持清洁,a、b组份严格按重量比配比,准确称量,沿容器内壁顺时针充分搅拌均匀后静置3-5分钟后使用。
2.根据可操作时间及用量调配胶量,避免浪费.当气温低于15℃时,请先将a胶预热至30℃后再进行调胶,易于操作(气温低时a胶会变稠);使用后必需密封桶盖,避免因吸潮而造成产品报废。
3.当相对湿度大于85%时,固化物表面容易吸收空气中水份,形成一层白雾状,因此当相对湿度 大于85%时,不适合做常温固化,建议使用加温固化。
