环氧树脂茶几工艺品胶水-太阳集团7237网站

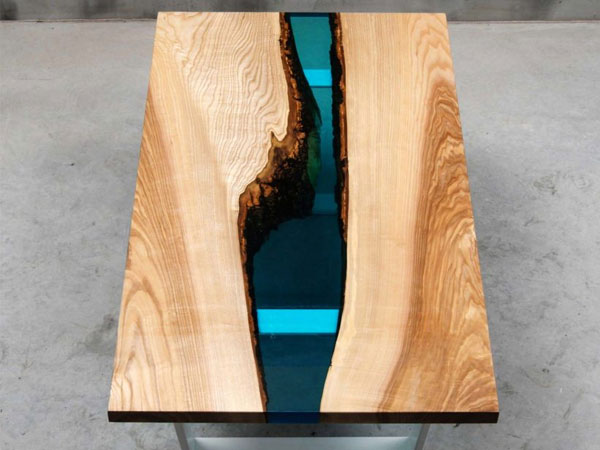

这款是环氧树脂茶几工艺品胶水，是款双组份的环氧树脂胶平面胶水3:1慢干胶水，制作出来的产品是高透明，耐黄变，高颜值，自动消泡等。

低粘度、高透明性环氧树脂胶，具有良好的自流平性和自消泡性能，固化后表面光滑、清澈透明，经过特殊的抗紫外光处理使胶具有优异的耐候性，广泛使用于各类铭版、标牌、人造首饰的表面披覆及各种水晶礼品盒表面披覆。

一、产品介绍

a剂粘度：5000~6000cps

外观：透明液状体

b剂粘度：5000~6000cps

外观：透明液状体配

二、特点：

a.高透明度

b.高光泽度、平坦性优异

c.耐溶剂性优秀

d.有优异的耐候性及防水密着性

e.高湿度时不易白桦

三、混合比例 3：1(重量比,非体积比)

四、可使用时间 25℃×40～45分钟(100gm/mass)

五、固化条件 25℃×24小时或60℃～70℃×2小时或80℃～90℃×1小时

六、固化后特性：

弯曲强度kgmm13.5～14.5

引张强度透明6～7

硬度shore d80

伸延力%3.6

吸水力25℃$小时〈0.1

七、注意事项

1.严格按比例混合(重量比3：1，体积比2.5：1)，混合后需充分缓慢搅拌均匀(搅拌时必须顺着同一个方向，不要太快)，否则会出现产品表面效果欠佳等状况。

2.当相对湿度大于80%以上时，固化表面可能会容易吸收空气中的水分，形成白雾状。

因此，当湿度大于80%时 建议不要做常温固化，使用加温固化。

3.操作温度越高，可使用时间越短，固化速度越快;操作温度越低，可使用时间越长，固化速度越慢。

4.如生产设备允许，抽真空后再封胶，效果更佳。

5.使用后请密封桶盖，避免因潮气侵入造成质量问题。
