1.聚氨酯

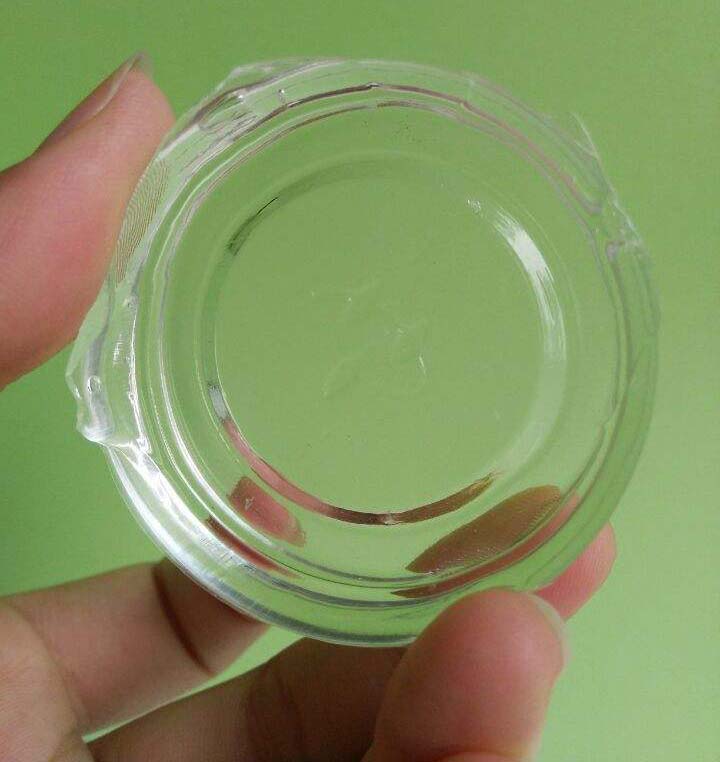

聚氨醋灌封材料绝缘电阻和粘接强度都较高, 是较理想的灌封材料。聚氨醋灌封材料用于密封件浇注件制备, 用于电子产品如电路板、电子元件、插头座灌封, 也可以作为胶粘剂和涂料使用 。
2.聚氨酯灌封工艺
表面处理:表面处理不好, 会导至灌封件脱粘有的灌封件吸水性小, 不需表面处理金属灌封件需表面处理。灌封件经表面处理后一般要在24-48 h 之内进行灌封。
除水:被灌封件会吸附空气中水份, 需烘干除水。可60 ~ 10 。℃ 加热10 m in 至几小时除水。视灌封件吸水多少和除水难易而定。
预热:b 料预热至50-60 ℃ ; a 料预热至30 ℃
抽泡:将a 料、b 料按计量重量比放入一可抽真空的密闭容器内边搅抽真空1-5 分钟, 真空度低于20 mm汞柱。停止搅拌。
浇注: 沿一个方向浇注, 并尽量减少晃动。
固化温度和时间: 要选择合适的固化温度和时间。室温至10 ℃ 3-24 h 固化,视固化快慢而定对于室温固化的反应物, 常常需要1~ 2 周才能固化完全灌封材料固化好后一般一周之内硬度才能趋于稳定。
上述混合温度和固化温度可根据需求做调整。混合温度要保证反应物透明或半透明, 使处于均相。固化温度要保证反应物不分相和反应接近完全。
您可能想知道:
